Carcasă APIse referă la țevi de oțel cu diametru mare-conforme cuAPI 5CTstandard, care sunt cimentate permanent într-o gaură de foraj pentru a asigura integritatea structurală, a izola straturile de fluide și a proteja apele subterane.
Aceste țevi variază în dimensiune de la4-1/2" până la 20" în diametru exterior (OD)și sunt disponibile în trei categorii de lungime standard, cuInterval 2 (25–34 ft)fiind standardul industriei. Selectarea tubului potrivit necesită echilibrarea diametrului exterior, grosimea peretelui (greutatea nominală), calitatea oțelului și conexiunea filetată pentru a se asigura că șirul de conducte poate rezista la sarcinile mecanice specifice și la condițiile de mediu ale sondei.
Următorul este un cuprinzătorDiagrama de dimensiuni și parametri ai carcasei API 5CTorganizat conformAPI Spec 5CTstandard. Acest tabel acoperă datele de bază critice pentru achiziții și inginerie:Diametrul exterior (OD), Greutate nominală, Grosimea peretelui, Diametrul interior (ID), șiDiametrul de deriva.
Tabel cu dimensiuni și specificații ale carcasei API 5CT (dimensiuni comune)
| Diametrul exterior (OD) - inch | OD (mm) | Greutate nominală (lb/ft) | Grosimea peretelui (mm) | Diametrul interior (ID) - mm | Diametrul de deriva (mm) | Utilizare comună |
| 4-1/2" | 114.30 | 9.50 | 5.21 | 103.88 | 100.31 | Carcasă / căptușeală de producție |
| 11.60 | 6.35 | 101.60 | 98.02 | |||
| 13.50 | 7.37 | 99.56 | 95.98 | |||
| 5-1/2" | 139.70 | 14.00 | 6.22 | 127.26 | 124.08 | Cel mai comun carcasă de producție |
| 15.50 | 6.98 | 125.74 | 122.56 | |||
| 17.00 | 7.72 | 124.26 | 121.08 | |||
| 20.00 | 9.17 | 121.36 | 118.18 | |||
| 23.00 | 10.59 | 118.52 | 115.34 | |||
| 7" | 177.80 | 20.00 | 6.91 | 163.98 | 160.80 | Carcasă intermediară / de producție |
| 23.00 | 8.05 | 161.70 | 158.52 | |||
| 26.00 | 9.19 | 159.42 | 156.24 | |||
| 29.00 | 10.36 | 157.08 | 153.90 | |||
| 32.00 | 11.51 | 154.78 | 151.60 | |||
| 9-5/8" | 244.48 | 36.00 | 8.94 | 226.60 | 222.63 | Cel mai comun carcasă intermediară |
| 40.00 | 10.03 | 224.42 | 220.45 | |||
| 43.50 | 11.05 | 222.38 | 218.41 | |||
| 47.00 | 11.99 | 220.50 | 216.53 | |||
| 53.50 | 13.84 | 216.80 | 212.83 | |||
| 10-3/4" | 273.05 | 40.50 | 8.89 | 255.27 | 251.30 | Carcasă intermediară |
| 45.50 | 10.16 | 252.73 | 248.76 | |||
| 13-3/8" | 339.72 | 48.00 | 8.38 | 322.96 | 319.39 | Carcasă de suprafață |
| 54.50 | 9.65 | 320.42 | 316.85 | |||
| 61.00 | 10.92 | 317.88 | 314.31 | |||
| 68.00 | 12.19 | 315.34 | 311.77 | |||
| 20" | 508.00 | 94.00 | 11.13 | 485.74 | 482.17 | Conductor / Carcasă de suprafață |
| 106.50 | 12.70 | 482.60 | 479.03 | |||
| 133.00 | 16.13 | 475.74 | 472.17 |
Intervalele de lungime (interval)
API 5CT împarte lungimile carcasei în trei categorii. Intervalul trebuie specificat în timpul achiziției:
Interval 1:4,88 până la 7,62 metri (16,0 până la 25,0 ft)
Interval 2:7,62 până la 10,36 metri (25,0 până la 34,0 ft) --Cele mai comune
Interval 3:10,36 până la 14,63 metri (34,0 până la 48,0 ft) --De preferat pentru Deep Wells
Diametrul de deriva
Definiţie:Diametrul maxim al unui dorn cilindric standard care poate trece liber prin interiorul carcasei.
Importanţă:Acesta determină dimensiunea maximă a burghiilor ulterioare sau a uneltelor de foraj (cum ar fi țevi sau packer). Atunci când proiectează o structură de sondă, inginerii trebuie să se refere laDiametrul de deriva, nu doar ID-ul.
Clase de oțel
Notele comune includ:
Sfârșit-inferioară: J55 / K55
Interval-mediu: N80-1 / N80-Q
Serviciu acru (rezistent H2S): L80 / C90 / T95
Rezistență ridicată: P110 / Q125

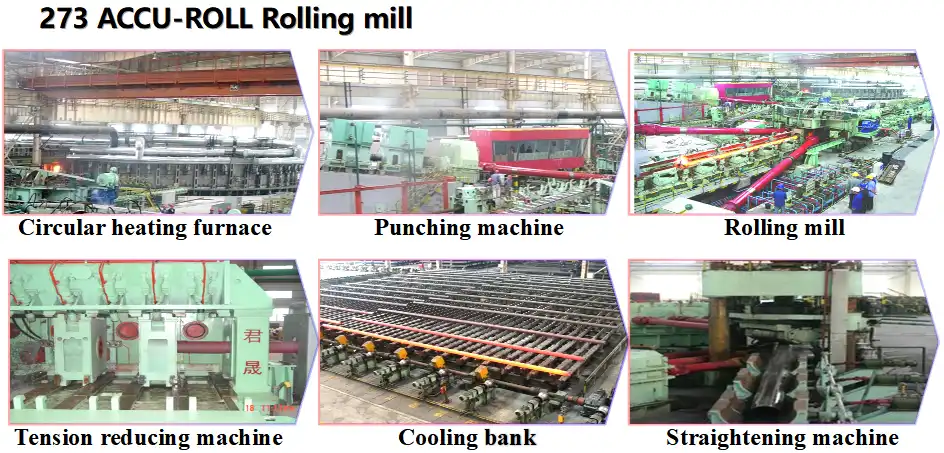

Linie de procesare a conductelor de carcasă GNEE OCTG

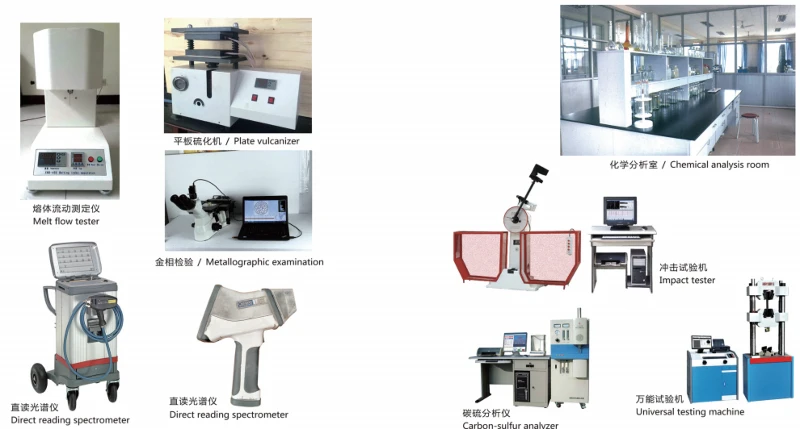

GNEE API Casing Pipe echipamente de testare
Certificat GNEE Oil Wel Casing Pipe
FAQ
Cum se determină dimensiunea carcasei?
Determinarea dimensiunii carcasei este adesign telescopic „de jos-în-sus”.proces. Inginerii urmează acești pași cheie:
Începeți cu obiectivul final:Dimensiunea echipamentului de producție (tub, pompe sau burghiu final) determină diametrul conductei celei mai interioare (Carcasă de producție).
Cont pentru lichidare:Fiecare șir de carcasă trebuie să fie suficient de mare pentru a permite trecerea următorului burghiu, lăsând în același timp suficient spațiu (inela) pentrucimentarea.
Lucrați în sus (regula telescopiei):Calculați spre exterior pentru a determina dimensiunea șirurilor exterioare mai mari. De exemplu, un design comun este:5-1/2"(Producție) →9-5/8"(Intermediar) →13-3/8"(Suprafaţă).
Luați în considerare geologia:Fântânile mai adânci sau cele cu „zone cu probleme” de-înaltă presiune pot necesita șiruri intermediare suplimentare, ceea ce obligă suprafața de pornire să fie mult mai mare (de exemplu, începând cu20"în loc de13-3/8").
Ce este carcasa normala?
„Carcasa normală” se referă la standardCarcasa API 5CTutilizat în puțuri convenționale unde coroziune extremă ( H2S ) sau presiunile ultra-înalte nu sunt prezente. Respectă cele mai obișnuite specificații din industrie:
Note comune: J55, K55 sau N80-1. Acestea oferă o rezistență suficientă pentru puțuri de adâncime mică până la medie{1}}la cel mai mic cost.
Lungime standard: Gama 2(25–34 de picioare), care este punctul de referință global pentru transport și manipulare platformă.
Fire standard: API LTC(Rundă lungă) sauAPI BTCConexiuni (contrafort).
Dimensiuni standard:Diametre tipice ca9-5/8"(Intermediar) sau5-1/2"(Producție).
Care sunt tipurile de carcase?
Carcasa este clasificată în trei moduri pentru a asigura integritatea sondei:
După funcție (șirurile de caractere):
Conductor:Primul șir cel mai mare pentru a preveni prăbușirile-la suprafață.
Suprafaţă:Protejează acviferele de apă dulce și susține dispozitivul de prevenire a erupțiilor (BOP).
Intermediar:Izolează zonele de-înaltă presiune sau instabile la mijlocul-adâncime.
Productie:Ultimul șir prin care se extrage petrolul sau gazul.
Căptușeală:O sfoară care nu ajunge la suprafață, folosită pentru a economisi costuri.
După gradul de material (API 5CT):
Scop general: J55, K55, N80.
Serviciu acru (anti-coroziune):L80, C90, T95 (folosit pentru
H2SH2S
medii).
Rezistență ridicată:P110, Q125 (utilizat pentru sonde ultra-adânci).
După conexiune (Firele):
Standard API:STC (Scurt), LTC (Lung), BTC (Confort).
Conexiuni premium:Filete etanșe la gaz-proprietate pentru presiuni extreme.
