A Test hidro(Testul hidrostatic) pentru țeava LSAW (Sudare cu arc submersat longitudinal) este un proces obligatoriu de control al calității în care o țeavă este umplută cu apă și presurizată la un anumit nivel pentru a-și verifica integritatea structurală și etanșeitatea-la scurgeri.
Deoarece țevile LSAW sunt utilizate în principal pentru transportul de petrol și gaze cu presiune înaltă-, testul hidro este considerat cel mai critic „examen final” înainte ca țeava să părăsească moara.
De ce se efectuează Hydro Test?
Integritatea sudurii:Țevile LSAW au o cusătură de sudură lungă și dreaptă. Testul asigură că această sudură este perfectă și nu se va desface sub presiune.
Detectarea scurgerilor:Identifică orice găuri sau fisuri microscopice în placa de oțel sau sudură.
Verificare structurală:Acesta confirmă faptul că conducta poate rezista la presiuni semnificativ mai mari decât presiunea de funcționare prevăzută fără deformare permanentă.
Conformitatea cu reglementările:Majoritatea standardelor internaționale (cum ar fiAPI 5L) necesită ca fiecare îmbinare a conductei să fie testată hidro-la fabrică.
Procesul de testare hidro
Testul urmează o secvență strictă:
Etanșare:Ambele capete ale conductei LSAW sunt acoperite și sigilate de capetele unei mașini masive de testare hidro.
Umplere:Conducta este umplută cu apă.
Aerisire (critică):Tot aerul trebuie evacuat din conductă. Dacă aerul este prins, acesta devine foarte comprimat; dacă conducta s-ar defecta, aerul prins ar provoca o explozie. Apa, fiind incompresibilă, este mult mai sigură.
Presurizare:Pompele de-înaltă presiune cresc presiunea internă a apei la o „Presiune de testare” pre-calculată.
Timp de reținere:Presiunea este menținută pentru o perioadă stabilită-de obicei5 până la 10 secundepentru testele din fabrică (deși pot dura ore pentru „testele pe teren” după ce conducta este îngropată).
Inspecţie:Senzorii monitorizează orice cădere de presiune, iar cordonul de sudură este adesea inspectat vizual (uneori folosind camere automate).
Depresurizare:Se eliberează presiunea, se scurge apa, iar conducta este cântărită/măsurată pentru a se asigura că nu s-a bombat sau întins.
Cum se calculează presiunea de testare?
Presiunea nu este întâmplătoare; se calculează folosindFormula lui Barlow(după cum este specificat în API 5L): P=2×S×t/D×k
P:Presiunea de testare hidrostatică.
S:Tensiunea fibrelor (de obicei 60% până la 95% din rezistența minimă de curgere a țevii).
t:Grosimea specificată a peretelui.
D:Diametrul exterior specificat.
k:Un factor determinat de standard (de obicei 0,85 până la 0,95 în funcție de calitatea și diametrul țevii).
Criterii de eșec
O țeavă nu trece testul hidro dacă apare oricare dintre următoarele:
Scurgeri vizibile:Orice apă transpirată sau pulverizată din sudură sau din corpul țevii.
Căderea de presiune:Calculatorul de monitorizare detectează o scădere a presiunii în timpul „timpului de menținere”.
Ruptură:Țeava sparge (rar la morile moderne, dar eșecul final).
Deformare permanenta:Diametrul conductei crește peste o toleranță minimă admisă după eliberarea presiunii.
Testul hidro vs. Alte NDT
În timp ce testele cu ultrasunete (UT) și cu raze X-descoperă defecte (fisuri, incluziuni), Hydro Test verificăperformanţă. Este un „test de probă”. O țeavă poate trece cu raze X-dar nu eșuează un test hidro dacă rezistența materialului este insuficientă sau dacă există un defect la raze X-omis.
Test hidro pentru conducte LSAW
| Caracteristică | Detaliile testului Mill Hydro |
| Mediu | Apă proaspătă (uneori cu inhibitori de coroziune) |
| Durată | 5–10 secunde (per API 5L) |
| Interval de presiune | Poate depăși 50 MPa (7.250 PSI) pentru țevi X80 cu perete gros- |
| Documentare | Pentru fiecare conductă este generată o diagramă „Presiune vs. Timp”. |
| Cerinţă | 100% din țevi (fără eșantionare; fiecare îmbinare trebuie testată) |

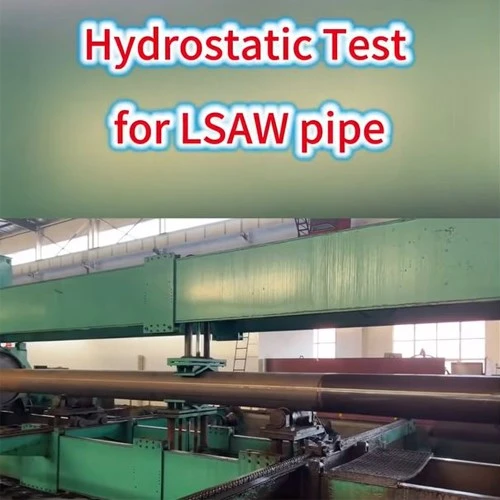

Testarea hidrostatică GNEE pentru țeavă LSAW
Certificat GNEE LSAW pentru conducte
FAQ
Care este standardul ASME pentru testarea hidrostatică?
Nu există un „standard ASME” unic pentru testarea hidrostatică; în schimb, cerințele se regăsesc în codul specific care reglementează echipamentul testat.
| Aplicație | Standardul ASME | Presiune de testare (tipic) |
| Vase sub presiune | Secțiunea VIII, Div 1 | 1,3 x MAWP |
| Conducte de proces | B31.3 | 1,5 x Presiune de proiectare |
| Conducte de alimentare | B31.1 | 1,5 x Presiune de proiectare |
| Cazane | Secțiunea I | 1,5 x MAWP |
De ce este indispensabilă testarea hidrostatică?
Testarea hidrostatică este considerată indispensabilă deoarece este singura"test de dovezi fizice"care asigură o funcționare sigură a sistemului de presiune.
Iată cele patru motive principale pentru care nu poate fi omisă:
Validarea siguranței (testul de stres):Demonstrează că țeava sau vasul poate face față sarcinii dorite testând-o la125% până la 150%a presiunii sale de funcționare. Dacă va eșua, este mai bine să eșueze într-un mediu de fabrică controlat, mai degrabă decât într-o zonă populată.
Detectare totală a scurgerilor:În timp ce razele X-și ultrasunetele găsesc fisuri, apa găseștescurgeri. Identifică „găuri” microscopice sau plâns în suduri și garnituri pe care senzorii electronici le-ar putea rata.
Sudura și integritatea materialului:Supune întreaga sudură longitudinală și corpul de oțel la solicitări masive. Acest lucru dezvăluie „defecte latente”-defecte care arată bine la suprafață, dar sunt slabe din punct de vedere structural.
Conformitatea cu reglementările și asigurările:Cele mai multe standarde globale (API, ASME, ISO) și companiile de asigurări impun legal un test hidro. Fără el, o conductă nu poate fi certificată pentru service.
Care este presiunea maximă de hidrotest pentru o conductă?
Presiunea maximă de hidrotest nu este un număr fix; se calculează pentru fiecare conductă specifică pe baza rezistenței sale.
Cu toate acestea, există olimita de sigurantacare nu trebuie depășit:
Limita de randament
Presiunea este de obicei limitată astfel încât solicitarea asupra oțelului să nu depășească90% până la 95% din limita de curgere minimă specificată a țevii (SMYS).
Dacă treci peste aceasta, țeava o va facese întinde sau se deformează permanent, făcându-l inutil și periculos.
Calculul (formula lui Barlow)
Pentru a găsi presiunea maximă pentru o anumită conductă, inginerii folosesc această formulă:P=2×S×t/D
P:Presiune maximă
S:Tensiunea permisă la fibre (de obicei 90% din limita de curgere)
t:Grosimea peretelui
D:Diametrul exterior
Maxime tipice ale industriei
Conducte standard de petrol și gaze:De obicei testat între2.500 și 5.000 PSI.
Conducte de-înaltă presiune/perete greo:În morile avansate (cum ar fi pentru țevile LSAW), mașinile pot aplica presiuni de până la7.250 PSI (50 MPa)sau chiar10.000 PSI (70 MPa).
