Cuplaje OCTGsunt lungimi scurte de țeavă de perete-grea, cu filete interne, utilizate pentru a conecta două îmbinări individuale ale carcasei sau tubului. În industria petrolului și gazelor, deoarece țevile sunt fabricate în mod obișnuit cu lungimi de aproximativ 9 până la 12 metri (gama 2), cuplajele acționează ca „punți” care permit acestor țevi să formeze un șir continuu la kilometri adânci în pământ.
Tipuri de cuplaje OCTG
Cuplajele sunt clasificate în funcție de tipul de țeavă pe care o conectează și de profilul filetului utilizat.
A. Cuplaje de carcasă (API 5CT)
STC (Fit rotund scurt):Folosit pentru șiruri de carcasă mai scurte.
LTC (Fit rotund lung):Proiectat pentru corzi mai lungi și tensiune mai mare.
BTC (Buttress Thread):Filet trapezoidal pentru capacitate maximă de încărcare axială în puțuri adânci.
B. Cuplaje pentru tuburi (API 5CT)
EUE (Sfârșit supărat extern):Cea mai comună conexiune de tub. Cuplajul conectează țevile cu capete îngroșate (deranjate) pentru o rezistență maximă.
NUE (Fără{0}}Supărat):Folosit pentru aplicații mai ușoare unde capetele țevilor nu sunt îngroșate.
Cerințe critice: potrivirea notelor
Una dintre cele mai importante reguli în achizițiile OCTG esteParitate de grad.
A Țeavă J55trebuie să fie conectat cu aCuplaj J55.
UnL80 Teavatrebuie să aibă oL80 Cuplaj.
Utilizarea unui cuplaj-inferior este o rețetă pentru eșecul catastrofal al puțului. La GNEE, ne asigurăm că fiecare cuplaj este fabricat din același „stoc de cuplare” sau țeavă fără sudură ca și calitatea comandată, cu trasabilitate completă a numărului de căldură-.
aplicare aCuplaje OCTG
Construcția sondei (cuplaje de carcasă)
Cuplajele de carcasă sunt folosite pentru a conecta țevi cu diametru mare-care căptușesc gaura de foraj. Aplicația lor principală este de a oferi stabilitate structurală.
Carcasă de suprafață:Cuplajele conectează șirurile care protejează acviferele de apă dulce de contaminare și împiedică prăbușirea solului.
Carcasă intermediară:Se aplică în puțuri adânci pentru a izola zonele cu presiune înaltă-. Cuplajele (de obiceiBTCsauLTC) trebuie să reziste la o presiune imensă laterală a pământului și la greutatea miilor de metri de țeavă care atârnă sub ele.
Carcasă de producție:Cuplajele de aici acționează ca barieră structurală finală, asigurând că puțul rămâne deschis pe întreaga durată de viață a proiectului (deseori 20+ ani).
Extracția hidrocarburilor (cuplaje pentru țevi)
Tubul este conducta care aduce de fapt petrolul și gazul la suprafață. Cuplajele sale au un set diferit de priorități de aplicație.
Flux de-presiune ridicată:Cuplaje pentru tuburi (de obiceiEUE - Supărare externă) sunt proiectate pentru fluctuații frecvente de presiune. Acestea trebuie să asigure o etanșare-etanșă, astfel încât uleiul/gazul să nu scape în „inela” (spațiul dintre tub și carcasă).
Operațiuni de reabilitare:Deoarece tubulatura este uneori scoasă pentru întreținere, cuplajele sunt proiectate pentru mai multe cicluri de „fabricare-și-rupere”, fără ca firele să se uzeze (uzură).
Tip de cuplare vs. aplicație
| Filet de cuplare | Aplicație primară | De ce această conexiune? |
| STC (rundă scurtă) | Carcasă superficială | Economic, folosit acolo unde tensiunea este scăzută. |
| LTC (rundă lungă) | Carcasă adâncă | Firele mai lungi oferă o rezistență mai mare{0}}la extragere. |
| BTC (contrafort) | Corzi de carcasă grele | Filetele trapezoidale suportă sarcini axiale masive. |
| EUE (Supărare externă) | Tuburi de producție | Capetele îngroșate asigură rezistența maximă a îmbinării. |
| Conexiune Premium | Puțuri de gaz / HPHT | Garnituri metal-la-metal pentru fiabilitate-etanșe la gaz. |
Tabel de comparație tehnică
| Caracteristica | Cuplaj pentru tuburi (EUE) | Cuplaj carcasă (BTC) |
| Standard | API 5CT / 5B | API 5CT / 5B |
| Dimensiuni comune | 2-3/8", 2-7/8", 3-1/2" | 4-1/2" până la 20" |
| Filet intern | 8-Fit rotund | Trapezoidal (confort) |
| Finisaj de suprafață | Fosfatat | Lac/fosfatat |
| Rol | Etanșare fluid de{0}}înaltă presiune | Tensiune structurală maximă |

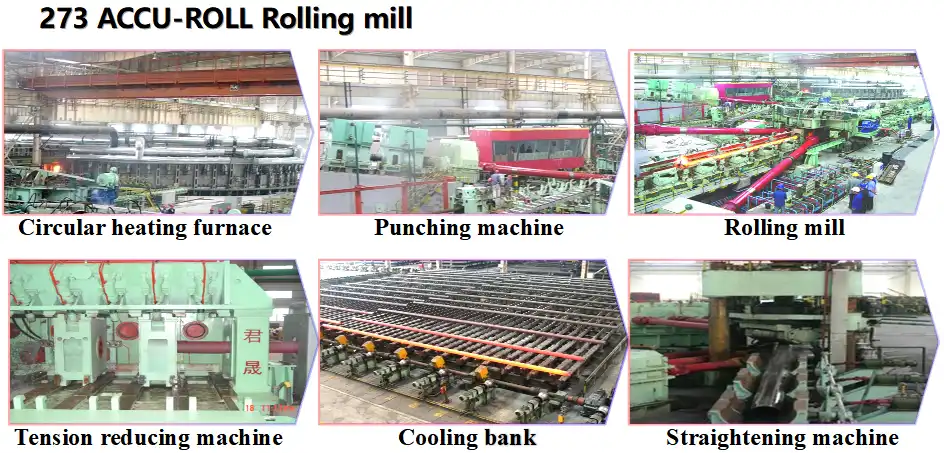

Linie de proces de cuplare GNEE API 5CT OCTG
Echipamente de testare a cuplajului GNEE API 5CT OCTG
Certificat de cuplare GNEE API 5CT OCTG
FAQ
Pot cumpăra cuplaje separat de țevi?
Da, GNEE furnizează atât seturi complete de țevi (cu cuplaje deja „strânse la putere-la un capăt), cât și cuplaje individuale pentru reparații sau inventar.
Care este diferența dintre machiajul „Hand-Tight” și „Power-Tight”-?
„Strâns cu mâna-” înseamnă că cuplajul este înșurubat manual. „Putere-strânsă” înseamnă că este strâns la un anumit cuplu din fabrică folosind o mașină.
De ce majoritatea cuplajelor sunt fosfatate?
Fosfatarea previne rugina și, mai important, acționează ca un lubrifiant pentru a preveni uzura atunci când țeava este înșurubată în cuplajul de pe platformă.
Codificarea-culorilor este obligatorie pentru cuplaje?
Da, conform API 5CT. De exemplu,J55are o bandă verde,K55are două, șiN80are o bandă roșie. Acest lucru previne amestecurile accidentale-pe locul instalației.
Acceptați inspecția-terților pentru cuplaje?
Absolut. Bun venit SGS sau BV să inspecteze dimensiunile filetului, inspecția particulelor magnetice (MPI) pentru fisuri și verificarea gradului.
