LTC (carcasa cu filet lung) este o conexiune convențională a carcasei standard API definită de Specificația API 5B, având un profil de filet extins în comparație cu STC (Short Thread Carcasing), care oferă o rezistență mai mare la tracțiune a conexiunii la un cost puțin mai mare.
Utilizează 8 fire rotunde pe inch cu un unghi de filet de 60 de grade și se bazează pe compus de filet pentru etanșare mai degrabă decât o etanșare metal-pe-metal. LTC oferă performanță la tracțiune mai bună decât STC dar este încă limitat la condiții de puțuri moderate, utilizate de obicei în puțuri cu adâncime medie{0}(3.000–5.000 de metri) unde sunt de așteptat sarcini axiale mai mari, dar mediile HPHT extreme nu reprezintă o problemă.
Căutați fire de-LTC de înaltă calitate, compatibile cu API 5B?Faceți clic aici pentru a vedea certificatele noastre de testare la urina (MTC).
Specificație LTC Thread
| Parametru | Specificație / Valoare | Remarci |
| Profilul firului | Fir rotund (8 rotunde) | Creste și rădăcini rotunjite |
| Fire per inch (TPI) | 8 | Standard pentru fire rotunde API |
| Pasul (P) | 3,175 mm (0,125 inchi) | Distanța dintre vârfurile firului |
| Conicitate | 1:16 (0,0625 inchi/inchi) | 0,75 inci pe picior pe diametru |
| Unghiul inclus | 60 de grade | Unghi de flanc de 30 de grade pe fiecare parte |
| Înălțimea firului (h) | 1,810 mm (0,07125 inchi) | Înălțimea teoretică a firului ascuțit |
| Raza creastă/rădăcină | 0,432 mm / 0,508 mm | Reduce stresul și previne uzura |
Dimensiuni cuplaj LTC (tabel de referință)
Valorile se bazează pe specificațiile standard API 5CT pentru dimensiunile comune ale carcasei.
| OD carcasa (in) | OD cuplaj (mm / in) | Lungimea cuplajului LTC (mm / in) |
| 4-1/2 | 127.00 / 5.000 | 177.80 / 7.000 |
| 5-1/2 | 153.67 / 6.050 | 203.20 / 8.000 |
| 7 | 194.46 / 7.656 | 228.60 / 9.000 |
| 9-5/8 | 269.88 / 10.625 | 266.70 / 10.500 |
| 13-3/8 | 365.12 / 14.375 | 273.05 / 10.750 |
Design și Geometrie
Profilul firului:Este un „Fit rotund” (în formă de V-cu vârfuri și văi rotunjite). Acest design facilitează înțeparea (alinierea) și reduce riscul de încrucișare-în timpul instalării.
Fire per inch (TPI):De obicei are8 fire pe inch.
Denumirea „lungă”:„Lung” se referă la lungimea porțiunii filetate și a cuplajului. Are mai multă angajare a firului (mai multă suprafață atingere) decât omologul său, STC (Short Thread Coupled).
Cum se sigilează
Firele LTC nu au un sigiliu dedicat metal-cu-metal. În schimb, sigiliul este creat de:
Potrivire prin interferență:Firele sunt conice, astfel încât se strâng pe măsură ce sunt înșurubate împreună.
Compus pentru filet:Pe filete se aplică o unsoare specializată cunoscută sub numele de „pipe dope”. Acest compus umple micile goluri dintre crestele rotunjite și rădăcinile firelor pentru a preveni scurgerile.
Avantaje cheie
Rezistenţă:Deoarece cuplajul este mai lung și are mai multă cuplare a filetului, oferă mai binerezistență la tracțiune(rezistență la desprindere) decât STC.
Rezistenta la scurgeri:Filetele suplimentare oferă o cale mai lungă pentru deplasarea fluidului, care oferă în general o rezistență mai bună la scurgeri decât STC în condiții standard.
Fiabilitate:Este un design dovedit, standardizat, ușor de condus de către echipaje și disponibil pe scară largă la nivel global.
Comparație cu alte fire API
LTC face parte din conexiunile standard ale carcasei API „Big Three”:
STC (Filet scurt cuplat):Aceeași formă de fir ca LTC, dar mai scurt. Este folosit pentru puțuri mai puțin adânci unde greutatea șirului de țevi nu este la fel de mare. Este mai ieftin, dar mai slab.
LTC (cuplat cu fir lung):Calea de mijloc. Folosit pentru puțuri cu adâncime medie-în care este necesară o rezistență mai mare la tracțiune.
BTC (Fit de contrafort cuplat):Utilizează o formă de fir trapezoidală (pătrată-ish). Este mult mai puternic atât la tensiune, cât și la compresie decât LTC și este utilizat pentru puțuri foarte adânci sau orizontale.
Când se folosește?
LTC este cel mai frecvent utilizat pentrucarcasăîn medii în care:
Fântâna este de adâncime medie.
Există o tensiune moderată pe șirul țevii.
Presiunea nu este atât de mare încât să necesite conexiuni „Premium” (-metal etanș-la-metal).

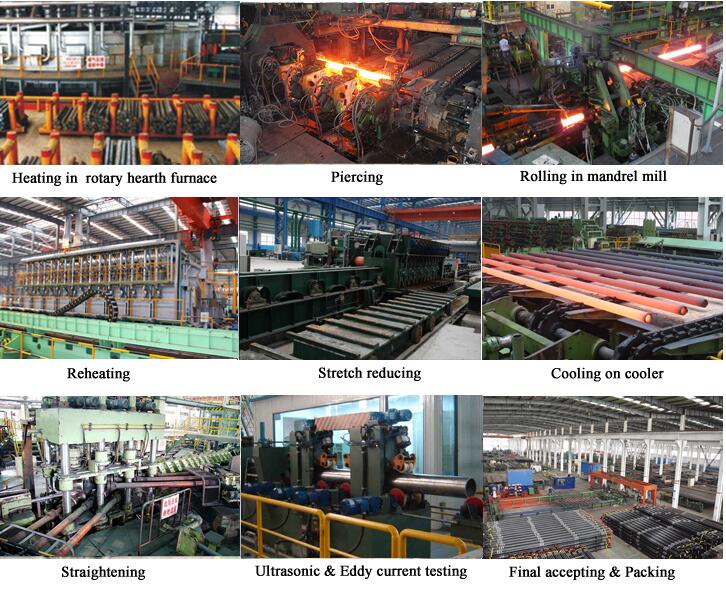

Fabrica de fire GNEE LTC
Echipamente de testare a firelor GNEE LTC
Certificat GNEE LTC Thread
FAQ
Care este diferența dintre firele BTC și LTC?
Principalele diferențe întreBTC(Fila de contrafort) șiLTC(Fir lung) poate fi rezumat în trei puncte simple:
1. Forma firului (diferența vizuală)
LTC:AreRundăfire (în formă de V-cu vârfuri rotunjite). Arată ca un șurub standard.
BTC:AreTrapezoidalfire (pătrat/plat{0}}cu vârf). Arată ca o scară sau o pânză de ferăstrău.
2. Forță (diferența de performanță)
LTC:Putere medie. Se mizează pe „pănarea” firelor rotunde.
BTC: Mult mai puternic.Fața plată a firului îi permite să se descurce mult mai sussarcini de tracțiune(tragerea greutății) și să reziste mai bine la eșecurile de „retragere{0}}out” din puțurile adânci.
3. Aplicație (Unde să le folosești)
LTC:Folosit pentruadâncime-mediepuțuri cu sarcini standard de greutate. Este ușor de înșurubat (machiaj-).
BTC:Folosit pentrupuțuri adânci, grele sau orizontale.Este alegerea preferată atunci când șirul țevii este foarte lung și greu sau când țeava trebuie împinsă/rotită într-o secțiune orizontală.
Firele LTC pot fi conectate direct la firele STC sau BTC?
LTC vs. STC:Chiar dacă au același profil de filet (8 rotunde), au lungimi diferite de filet.Amestecarea acestora este strict interzisădeoarece duce la defectarea conexiunii sau scurgeri.
LTC vs. BTC:Complet incompatibil din cauza diferitelor forme ale firului (rotund vs. trapezoidal).
Care este cea mai înaltă calitate de oțel disponibilă pentru LTC?
LTC este cel mai frecvent utilizat pentruJ55, K55 și N80note. În timp ce este disponibil pentruP110, mulți ingineri preferă BTC pentru P110 datorită rezistenței mai mari la tracțiune necesară în puțurile mai adânci.
