Carcasa și tubulatura API 5CT N80
Ce este carcasa și tubulatura API 5CT N80?
Nivelul clasei:Este o calitate de oțel{0}}medie, mai rezistentă decât J55/K55, dar cu rezistență mai mică decât P110.
N80-1:Livrat de obicei într-unNormalizatstare. Este mai economic, dar are o rezistență mai mică la impact.
N80-Q:Livrat in aCalit și revenit (Q&T)stare. Are rezistență și tenacitate superioare în comparație cu N80-1 și este mai potrivit pentru puțuri cu cerințe mai mari de presiune și temperatură.
Aplicație:Folosit în puțuri cu adâncime medie-în care este necesară o rezistență mai mare la tracțiune și la rupereJ55poate oferi. Nu este conceput special pentru serviciul acru (H2S).
Trimiteți cerințele dvsși vom personaliza o soluție de carcasă N80 pentru dvs., care respectă standardele API 5CT!
Tabel de compoziție chimică (fracție de masă %)
API 5CT definește limitele maxime pentru fosfor și sulf. Elementele de aliere specifice sunt alese de producător.
| Nota | Carbon (C) | Mangan (Mn) | Fosfor (P) | sulf (S) | Siliciu (Si) |
| N80-1 | - | - | Mai mic sau egal cu 0,030% | Mai mic sau egal cu 0,030% | Mai mic sau egal cu 0,45% |
| N80-Q | - | - | Mai mic sau egal cu 0,030% | Mai mic sau egal cu 0,030% | Mai mic sau egal cu 0,45% |
Notă: Deși C și Mn nu sunt strict limitate de tabelul API 5CT pentru N80, producătorii folosesc de obicei 0,20-0,40% Carbon și 1,2-1,5% Mangan pentru a atinge proprietățile necesare.
Tabel de proprietăți mecanice (analiza mecanică)
| Proprietate | Unități | Valoare |
| Puterea de curgere | psi (MPa) | 80,000 - 110,000 (552 - 758) |
| Rezistență la tracțiune | psi (MPa) | Mai mare sau egal cu 100.000 (689) |
| Elongaţie | % | Calculat pe baza suprafeței specimenului |
| Duritate (N80-Q) | HRC | De obicei 18 - 24 (nu este obligatoriu strict ca L80) |
Solicitați fișa tehnică completă API 5CT N80 (PSL1 / PSL2)
Specificații și diagramă de mărimi: Tuburi N80
Tuburile sunt folosite pentru a transporta petrol/gaz la suprafață.
| Diametrul exterior (inch) | OD (mm) | Greutate nominală (lb/ft) | Grosimea peretelui (mm) |
| 2-3/8" | 60.3 | 4.60 - 5.80 | 4.83 - 6.45 |
| 2-7/8" | 73.0 | 6.40 - 8.60 | 5.51 - 7.82 |
| 3-1/2" | 88.9 | 9.20 - 12.70 | 6.45 - 9.50 |
| 4-1/2" | 114.3 | 12.60 - 15.10 | 6.88 - 8.56 |
Specificații și diagramă de mărimi: carcasă N80
Carcasa căptușește puțul pentru a asigura integritatea structurală.
| Diametrul exterior (inch) | OD (mm) | Greutate nominală (lb/ft) | Grosimea peretelui (mm) |
| 4-1/2" | 114.3 | 9.50 - 15.10 | 5.21 - 8.56 |
| 5-1/2" | 139.7 | 14.00 - 23.00 | 6.22 - 10.54 |
| 7" | 177.8 | 20.00 - 35.00 | 6.91 - 12.65 |
| 9-5/8" | 244.5 | 36.00 - 53.50 | 7.92 - 13.84 |
| 13-3/8" | 339.7 | 48.00 - 72.00 | 8.38 - 13.06 |
| 20" | 508.0 | 94.00 - 133.00 | 11.13 - 16.13 |
Tabel de toleranță API 5CT N80
| Articol | Toleranţă |
| Diametrul exterior (OD) | OD < 4-1/2": ±0,031"; OD mai mare sau egal cu 4-1/2": +1.00% / -0,50% |
| Grosimea peretelui | -12.5% |
| Greutate (o singură articulație) | +6.5% / -3.5% |
| Greutate (grup/lot) | -1.75% |
| Diametrul interior (ID) | Limitat de toleranțele OD, Greutate și Grosimea peretelui |
| Corectitudine | < 0.2% of total length |
Tabelul codurilor de culori API 5CT N80
| Nota | Banda de culoare (pe corpul conductei) | Culoare de cuplare |
| N80-1 | O bandă roșie | Întregul cuplaj Roșu |
| N80-Q | O bandă roșie + o bandă verde | Întreaga cuplare bandă roșu + verde |
Testare pentru API 5CT N80 OCTG
Pentru a asigura calitatea și conformitatea, N80 este supus mai multor teste:
Analiza chimica:Verificarea elementelor P, S și de aliere.
Test de tracțiune:Asigurarea curgerii și rezistenței la tracțiune se încadrează în intervalul 80k-110k psi.
Test de aplatizare:Verificarea ductilității și a potențialelor defecte de sudură (pentru conductele ERW).
Test hidrostatic:Fiecare îmbinare este presurizată pentru a se asigura că nu există scurgeri.
NDT (testare non-distructivă):
Ultrasunete (UT)sauParticule magnetice (MPI)pentru a găsi fisuri și variații ale grosimii peretelui.
Test de duritate (în special pentru N80-Q):Pentru a verifica succesul procesului Quench & Temper.
Test de impact (Charpy V-Notch):Obligatoriu pentru N80-Q pentru a asigura duritatea; opțional/suplimentar pentru N80-1.
Test de deriva:Trecerea unui dorn prin țeavă pentru a vă asigura că diametrul interior este clar pentru unelte.
API 5CT N80 Echipamente de testare a carcasei

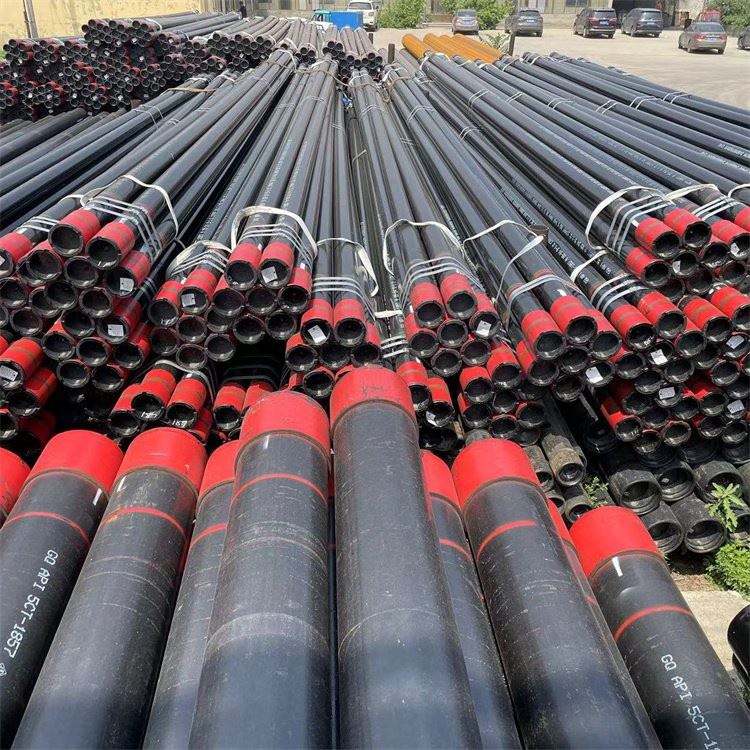

Fabrica API 5CT N80 OCTG
Certificat API 5CT N80 Tuburi de carcasă
Solicitați certificatul de testare la urina (MTC) și raportul API 5CT
FAQ
Care este diferența dintre N80 șiL80?
N80 și L80 sunt două clase de carcasă/tub conform standardului API SPEC 5CT, cu diferențe principale în controlul rezistenței, rezistența la coroziune și mediile aplicabile. L80 are o rezistență mai stabilă, conține crom și oferă rezistență la coroziunea cu hidrogen sulfurat, făcându-l potrivit pentru câmpurile de gaze acidulate; N80 este utilizat în puțurile convenționale cu adâncime medie-, are costuri mai mici, dar rezistență la coroziune mai slabă.
Care este cea mai recentă ediție a API 5CT?
Cea mai recentă ediție a API 5CT este cea de-a 11-a ediție, publicată în decembrie 2023. Această ediție actualizează cerințele de testare ne-distructivă (NDT), extinde domeniul de aplicare al produsului și stabilește standarde mai riguroase pentru compoziția chimică, proprietățile mecanice și controlul calității aplicabile carcasei și tuburilor utilizate în extracția petrolului și gazelor.
